當(dāng)前位置：
首頁>>
新聞動(dòng)態(tài)>>
行業(yè)資訊
發(fā)布時(shí)間：2020-01-15 10:18:14
反滲透膜原理以及工藝
文章來源：本站
作者：admin
點(diǎn)擊量：1414 次
反滲透膜的原理其實(shí)很簡單，對濃度高水施加一個(gè)大于滲透壓的壓力，讓水分子流向濃度低的一側(cè)，但是反滲透膜的膜孔非常的小，水中的各種雜質(zhì)無法通過，這樣一來就達(dá)到了水質(zhì)分離的目的，這就是反滲透膜的原理。

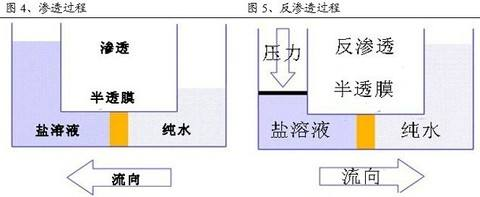

反滲透膜原理：
RO是英文Reverse Osmosis 的縮寫，中文意思是反滲透。一般水的流動(dòng)方式是由低濃度流向高濃度，水一旦加壓之后，將由高濃度流向低濃度，亦即所謂逆滲透原理：由于RO膜的孔徑是頭發(fā)絲的一百萬分之一（0.0001微米），一般肉眼無法看到，細(xì)菌、病毒是它的5000倍，因此，只有水分子及部分礦物離子能夠通過(通過的離子無益損取向)，其它雜質(zhì)及重金屬均由廢水管排出。所有海水淡化的過程，以及太空人廢水回收處理均采用此方法，因此RO膜又稱體外的高科技“人工腎臟”。目前國內(nèi)外，醫(yī)學(xué)軍用民用領(lǐng)域，都采取頂級RO膜進(jìn)行高分子過濾。
反滲透膜工藝：
1.采用壓力差為推動(dòng)力的膜過濾方法為反滲透膜過濾法。比較適合用于處理溶液中溶質(zhì)的分離和增濃，也可以用于其他分離技術(shù)難以完成的膠狀懸浮液的分離，其應(yīng)用領(lǐng)域在不斷擴(kuò)大，也以壓力差為推動(dòng)力的膜過濾區(qū)分為復(fù)合反滲透膜過濾、微濾膜過濾和反滲透膜過濾三類。
2.它們之間的區(qū)別在于是根據(jù)所能截留的較小粒子尺寸或分子量大小來定。以膜的額定孔徑范圍作為區(qū)分標(biāo)準(zhǔn)時(shí)，則微孔膜的額定孔徑范圍為0.02～10μm，復(fù)合反滲透膜為0.001～0.02μm，反滲透膜為0.0001～0.001μm。
目前，反滲透膜如以其膜材料化學(xué)組成來分，主要有纖維素膜和非纖維素膜兩大類。如按膜材料的物理結(jié)構(gòu)來分，大致可分為非對稱膜和復(fù)合膜等。
在纖維素類膜中最廣泛使用的是醋酸纖維素膜（簡稱CA膜）。該膜總厚度約為100μm，其表皮層的厚度約為0.25μm，表皮層中布滿微孔，孔徑約0.5～1.0nm，故可以濾除極細(xì)的粒子，而多孔支撐層中的孔徑很大，約有幾百納米，故該種不對稱結(jié)構(gòu)的膜又稱為非對稱膜。在反滲透操作中，醋酸纖維素膜只有表皮層與高壓原水接觸才能達(dá)到預(yù)期的除鹽效果，決不能倒置。
非纖維素類膜以芳香聚酰胺膜為主要品種，其他還有聚哌嗪酰胺膜、聚苯并咪唑膜、聚砜酰胺膜、聚四氟乙烯接枝膜、聚乙烯亞胺膜等。近年來發(fā)展起來的聚酰胺復(fù)合膜，是由一層聚酯無紡織物作支持層，由于聚酯無紡織物非常不規(guī)則并且太疏松，不適合作為鹽屏障層的底層，因而將微孔工程塑料聚砜澆鑄在無紡織物表面上。聚砜層表面的孔控制在大約15nm。屏障層采用高交聯(lián)度的芳香聚酰胺，厚度大約在200nm。高交聯(lián)度的芳香聚酰胺由苯三酰氯和苯二胺聚合而成。由于這種膜是由三層不同材料復(fù)合而成的，故稱為復(fù)合膜。
Toray膜專業(yè)代理日本東麗膜元件，主營產(chǎn)品包括東麗反滲透膜、海水淡化膜、納濾膜、超濾膜、MBR平板膜。我們承諾：我司所有東麗膜產(chǎn)品，均由原廠發(fā)貨，100%正品保障，Toray膜致力于為廣大顧客提供性價(jià)比更佳，質(zhì)量更優(yōu)，服務(wù)更全的產(chǎn)品。
本文由Toray膜(www.m.cqhrbj.com)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處！
